1.HSDPA(高速下行分组接入)又称3.5G，

属于WCDMA技术的延伸:速率达到14.4Mbit/s.

2.HSUPA(高速上行分组接入):

通过采用多码传输、HARQ、基于Node B的快速调度等关键技术，使得单小区最大上行数据吞吐率达到5.76Mbit/s。
HARQ：混合自动重传请求。

3.功率控制：开环功率控制以及闭环功率控制。

开环功率控制：不需要反馈信息，以最大的功率来发送信息；手机开机时使用；
闭环功率控制：需要反馈信息；通过增大或者降低功率的方式进行控制。

4.LTE历史

3.9G又称为准4G;
4G：用到载波聚合，VOLTE;
4.5G:Narrow Band Internet of Things, NB-IoT,窄带物联网;
4.75G:现在5G网络;
NAS:需要依赖4G的核心网;
5GAS:不需要依赖4G的核心网;
LTE=Long Term Evolution=长期演进，是3GPP指定的下一代无线通信标准；
LTE有两种制式：FDD-LTE(电信、联通)、TDD-LTE（移动）；
LTE结构简单，取消了RNC，只有基站与核心网2部分，所以称为扁平化结构；

5.LTE目标

峰值速率：下行达到100Mbit/s,上行达到50Mbit/s。
载波聚合：下行达到300Mbit/s,上行达到150Mbit/s。
低时延：控制面时延为100ms,用户面时延为10ms;
频谱灵活：
- D频段：用在室外；D频段范围为2570MHZ-2620MHZ;市区
- E频段：用在室内；E频段范围为2300MHZ-2400MHZ;
- F频段：用在室外；F频段范围为1880MHZ-1920MHZ;郊区
更高的频谱效率：频谱利用率高

6.LTE特征

1. 支持6种带宽；1.4MHZ、3MHZ、5MHZ、10MHZ、15MHZ、20MHZ；
2. 峰值速率：100 Mbps 针对高移动性，1 Gbps 针对低移动性；
3. 提高边缘速率；
4. LTE核心网只有PS域（分组交换，上网），没有CS域（电路交换，语音）,所以打电话通过CSFB（语音回落）技术或者VOLTE (IP电话)

在2G、3G中有电路交换域（CS域）和分组交换域（PS域）。
电路交换域在建立连接时核心网要分配专用的网络资源，释放连接时释放专用资源，保证了业务实时性，但资源利用效率不高；分组交换以分组为单位传输数据，无需在双方间建立专用连接，提高了资源共享性，但牺牲了业务的实时性。

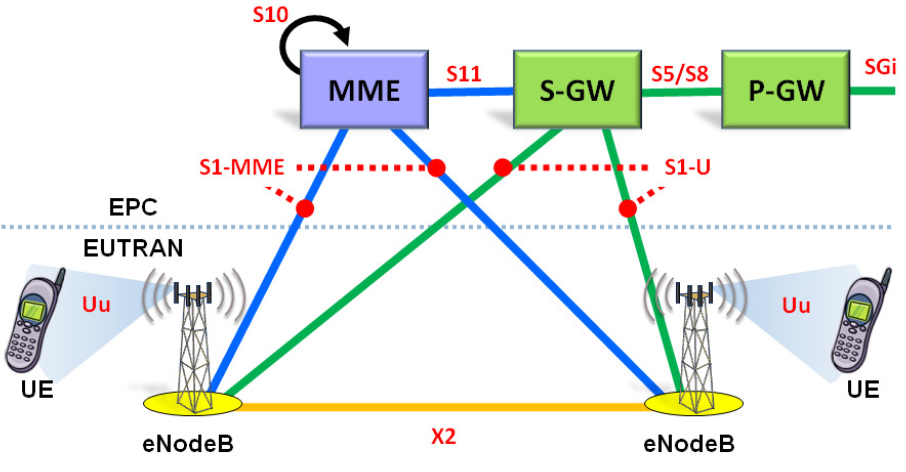

7.LTE的网络构架

整个LTE网络(EPS)从接入网和核心网方面分为E-UTRAN和EPC两个大的部分。对应于3G技术中的UTRAN和EPC部分。

接入网（也称E-UTRAN）由 eNodeB 基站构成
核心网 EPC（EvolvedPacket Core）
EPC核心网主要由三部分：移动性管理设备（MME（控制面））、服务网关（SGW（用户面））、分组数据网关（PGW）、HSS：用户归属识别等组成，其中，MME 负责移动性管理、信令处理等功能，SGW 负责本地网络用户数据处理部分，PGW 则负责用户数据包与其他网络的处理，HSS负责存放所有属于该核心网的用户的数据信息。
网络接口：
S1接口：eNodeB与EPC
X2接口：eNodeB之间
Uu接口：eNodeB与UE

8.LTE接口

X2 — 相邻eNodeB（基站）之间的接口
S1-MME — E-UTRAN和MME之间的控制面接口
S1-U — E-UTRAN和-SGW之间的业务面接口
Uu — eNodeB和UE之间的空中接口
S5 — 同网内S-GW和P-GW接口
S8 — 异网S-GW和P-GW接口
SGi — 连接外部数据网络的接口
S10 — MME之间传递消息接口
S11接口：MME与SGW之间的接口
S6a接口：MME与HSS之间的接口

动态的资源分配：LTE的资源是共享资源，是动态分配的

9.EnodeB结构分层

物理层 PHY
数据链路层
- MAC（媒体接入控制层）
- RLC（无线链路控制层）分段重组
- PDCP（分组数据汇聚层协议）加解密及完整性保护
网络层：（控制面）
- RRC 无线资源控制层,控制工作状态
- NAS 直传信息传输

位置更新：由MME完成位置更新
寻呼：寻找用户，寻呼由MME发起来的
UE的寻呼接收遵循非连续接收（DRX）的原则，eNodeB会通过系统消息广播小区默认的DRX寻呼周期给小区中所有UE。

10.1 LTE关键技术

天线的解决方式
分集技术.

 发射分集：两个不同的天线发送相同的数据；在弱环境下使用，即边缘区域或者环境差的情况
 空间分集：（空间复用）：两个不同的天线发送不同的数据；在环境好的情况下使用，中心区域

MIMO技术
多进多出
Beamforming 波束赋型
所谓波束赋型是指无线信号具有一定的方向性，避免信号的干扰。
TDD-LTE使用了波束赋型，FDD-LTE没有使用波束赋型。因为波束赋型从TD-SCDMA里引进来的（智能天线）。
新的无线接入技术
OFDMA 正交频分复用多址接入 ~LTE下行时使用OFDMA
SC-FDMA 单载波频分复用多址接入 ~LTE上行时使用SC-FDMA
- 为什么下行采用OFDMA技术、上行采用SC-FDMA技术?
  1.峰均比过高，会损坏终端设备
  2.使用SC-FDMA能够多终端设备省电

  使用 | 作用
  | —- | —- |
  OFDM | 能够提高频谱效率
  MIMO | 提高用户的容量及速率
  波束赋型| 增加覆盖抑制干扰

10.2 LTE关键技术

自适应调制与编码

1）调制：把有用信号加载到载波上，使其适应信道的传输过程
2）LTE的调制方式：QPSK、16QAM、64QAM
3）AMC:自适应调制与编码

CQI:信道质量指示，1—15
1-6 采用QPSK
7-10 采用16QAM
11-15 采用64QAM
AMC的原理
```
 1.UE周期性的测量无线环境并报告给ENODEB
 2.ENODEB基于UE测量的信息选择相应的调制方式。
```
较差的信道环境,较多的信道编码冗余,较低阶的调制
较好的信道环境,较少的信道编码冗余,较高阶的调制
HARQ：混合自动重传请求信道
HARQ原理：接收端收到错误数据后保存错误的数据并要求发送端重新发送数据，接收端收到数据后与错误数据就行软合并。

OFDM：正交频分复用
OFDM的影响：1.峰均比高 2.频率偏差的影响 3.时间偏差的影响

LTE分配资源
下行分配的资源是分布式，上行分配的资源是连续式

(1).流：分为单流和双流
单流：UE收到相同的信息；
双流：UE收到是不同的信息；
(2).秩：用RI表示一般RI=1表示单流，RI=2表示双流

LTE的传输模式

TDD-LTE传输模式分为8种模式
FDD-LTE传输模式分为6种模式
TM1：单天线传输，用在室内且无法布放双通道室内分布系统
TM2：发射分集，用在边缘区域及信道差的区域
TM3：开环空间复用，用在小区中心区域或者布放双通道室内分布系统
TM4：闭环空间复用，用在小区中心区域
TM7：单流波束赋型，应用于TDD-LTE，信道质量差，小区边缘
TM8：双流波束赋型，应用于TDD-LTE，信道质量好，小区中心

LTE的帧结构

1. FDD-LTE帧结构的内容：一个无线帧的帧长为10ms,分为10个子帧，
每个子帧为1ms,一个子帧分为2个时隙，每个时隙为0.5ms，一个时隙分为7个符号。

2. TDD-LTE帧结构的内容：一个无线帧的帧长为10ms,分为2个半帧，每个半帧为5ms,
一个无线帧又分为10个子帧，每个子帧为1ms。
其中第一个子帧为特殊子帧，分为DWPTS、GP、UPPTS3部分组成，一个子帧分为2个时隙，每个时隙为0.5ms，
一个时隙分为7个符号。

子帧配比：

1.第0个子帧、第一个子帧以及第二个子帧分别是下行子帧、特殊子帧和上行子帧
2.配置0、配置1、配置2上下行子帧配比为3:1、2:2和1:3；其中SA0为3:1，SA1为2:2，SA2为1:3
3.配置0用作上传、配置2用作下载

特殊子帧

1.特殊子帧共有9种配置
2.常用的特殊子帧为配置5以及配置7
    配置5：3:9:2  避免干扰   其中配置5表示为SSP5
    配置7:10:2:2  提高下行的吞吐量  配置7表示为SSP7

DWPTS:下行导频时隙，进行下行同步或者提高下行吞吐量
当DWPTS为3时可进行下行同步，当DWPTS大于等于9时可提高下行吞吐量，发送下行数据。

GP：保护间隔，避免同频干扰或者避免TD-SCDMA同频干扰
UPPTS:上行导频时隙，发送短的RACH以及Sounding信号

CP:循环前缀

消除ISI以及ICI，即消除了多径效应。
循环前缀共有4.6875us、16.67us以及33.33us
    其中4.6875us为普通的循环前缀、16.67us为扩展循环前缀

LTE上下行资源

1.LTE的资源通过调度的方式发送给用户的
2.RB：资源块。RB是LTE调度的最小单位
    RB：时间上由1个时隙，频率上由12个子载波组成
3.RE：资源粒子。RE是LTE最小单位
    RE：时间上由1个符号，频率上由1个子载波组成;RB=84RE;
    1个子载波的带宽为15KHZ，一个RB=180KZ，一个20M带宽由100个RB，1200个子载波

LTE信道

信道分为逻辑信道、传输信道以及物理信道
PCFICH:物理控制格式指示信道
PHICH:物理混合自动重传请求信道；
PDCCH:物理下行控制信道；
PUCCH:物理上行控制信道；
PDSCH:物理下行共享信道；
PUSCH:物理上行共享信道；
PBCH：物理广播信道；
PRACH：物理随机接入信道；
LTE里只有3个上行信道：PUCCH、PUSCH、PRACH


PBCH：物理广播信道，传送MIB（主消息块）信息
PDCCH：物理下行控制信道，
    功能：
    1.传输上下行数据调度信令
    2.上行功控命令
    3.寻呼消息调度授权信令
    4.RACH响应调度授权信令
PHICH:物理混合自动重传请求信道
    功能：传输控制信息HI（ACK/NACK)
PRACH：随机接入信道
    PUCCH:物理上行控制信道:传输上行用户的控制信息，包括 CQI, ACK/NAK反馈，调度请求等。
SCH:同步信道：包括了PSS和SSS
PSS:主同步信号  PSS范围为0~2  共3个
SSS:辅同步信号  SSS范围为0~167 共168个
PCI:物理小区识别码  PCI=PSS+3SSS  PCI的范围是0~503  共504个
    对于TDD-LTE：PSS在DWPTS的第3个符号上；SSS在第一个子帧的最后一个符号上
PCI模3干扰
 如果余数相同则存在模3干扰
PBCH:
 1.PBCH周期为40ms,映射在每个5ms 无线帧的subframe0里的第二个slot的前4个OFDM符号上
    对于不同的带宽，都占用中间的1.08MHz （72个子载波）进行传输
    MIB:系统带宽、系统帧号、PHICH资源指示
 2.SIB（系统消息块）在DL-SCH（下行共享信道）上传输，映射到物理信道PDSCH
    SIB周期为80ms
    SIB可分为SIB1~SIB12
     SIB1的内容有：
     1.PLMN标识：公共陆地移动网  PLMN = MCC +MNC
     2.TAC:跟踪区
     3.小区的ID
    SIB4：同频小区之间的选择与重选
    SIB5：异频小区之间的选择与重选
    SIB6：UMTS小区之间的选择与重选
    SIB7：GSM小区之间的选择与重选
    SIB8:CDMA2000小区之间的选择与重选
PHICH:采用的是BPSK的调制方式。
PRACH：接入方式有竞争性的随机接入和非竞争性的随机接入
    竞争性随机接入有IDLE态初始接入
    非竞争性随机接入有切换

11.室内打点测试参数分析

RSRP:参考信号的接收电平反应的是手机接收基站信号的信号强度或者功率大小，RSRP是负值，
RSRP值越大，信号的强度就越强。
RSRP又能反映无线信号的覆盖
SINR：信噪比，值越大信号越好
RSRQ:参考信号的接收质量，值越小越好，反映信号是否被干扰，若RSRQ值过大则说明信号被干扰
RSSI：接收信号的强度指示
DlPathloss：路径损耗
timing advance(TA):时间提前量

邻区列表：反映出邻区相应的参数，从而进行服务小区与邻区之间的切换
切换分类：软切换、硬切换、接力切换与更软切换
LTE使用的切换是硬切换，3G使用的切换是软切换

12.TD-LTE网络优化的流程

网络优化分为工程优化和维护优化
工程优化通过调整天线的下倾角、方位角以及邻区参数来进行优化达到网络指标
单站验证：对基站的网络进行测试，包括上传、下载测试、ping测试以及切换测试

单站测试有极好点、好点、中点及差点，重点对差点进行优化及调整
极好点范围：-55dbm~-65dbm;
好点范围：-65dbm~-75dbm;
中点范围：-75dbm~-90dbm;
差点范围：-90dbm~-105dbm;

簇优化：把几十个基站放在一起进行测试，叫做区域优化。

 在簇优化里做接通率、掉线率、切换成功率、上传与下载的速率
 单站优化:主要是定点测试，即对该站点进行测试；
 工程优化是在单站验证完成后进行，主要进行DT测试；
 工程优化的任务

互操作优化及特殊场景的优化
主要是2、3、4G邻区优化及学校、车站、码头的优化
基本组网参数优化
工程参数，频点，邻区，功率，切换参数等
簇优化：
簇优化的重点是覆盖优化
覆盖优化包括弱覆盖优化、过覆盖优化、重叠覆盖优化

弱覆盖：弱覆盖就是无限信号差，具体表现形式是在测试过程中RSRP小于-100dbm

过覆盖：过覆盖就是无线信号好，具体表现形式是在远距离情况下测得的RSRP在-85dbm左右

重叠覆盖：重叠覆盖就是无线信号质量差，具体表现形式是存在多个站点，测试时RSRP信号较强而SINR值差

弱覆盖解决的方法：

1.增加功率；
2.增加天线的高度、降低下倾角
3.增加基站

过覆盖解决方法：

1.降低功率；
2.降低天线的高度；
3.增加天线的俯仰角；

重叠覆盖解决方法：

1.增加本站的功率；
2.增加邻站天线的俯仰角
3.降低邻站点的功率；
4.降低邻站天线的高度

区域优化：在簇优化之后进行，重点对簇与簇的边界进行覆盖和业务优化调整，
重点解决簇边界的越区覆盖和切换带控制的问题，调整手段可参考分簇优化

边界优化：重点解决边界区域的切换问题

13. LTE参数

优先级：0~7 0最大 7最小

LTE覆盖的目标：

RSRP：在覆盖区域内，TD-LTE无线网络覆盖率应满足RSRP > -95dBm的概率大于95％
RSRQ：在覆盖区域内，TD-LTE无线网络覆盖率应满足RSRQ > -13.8dB的概率大于95％
SINR：在覆盖区域内，TD-LTE无线网络覆盖率应满足RSRQ >0dB的概率大于95％

LTE优化的原则

1.先优化RSRP，后优化SINR
2.尽量保证有覆盖
3.优先优化弱覆盖、越区覆盖、再优化重叠覆盖
4.优先调整天线的下倾角、方位角、天线挂高，最后调整RS的发射功率和波瓣宽度

单站验证：目的是在 RF 优化前，保证待优化区域中的各个站点各个小区的基本功能（如接入、下载、上传，切换等）均是正常的

14. 天馈线的组成：

天线、1/2跳线、7/8馈线、防雷接地系认。

天线振子的分类：
水平振子、垂直振子、正负45度振子。
天线的分类：
定向天线、全向天线、智能天线。

天线的增益

所谓天线分增益是实际天线在最大辐射方向与理想的辐射单元在空间同一点处所产生的场强的平方之比，
即功率之比；
方向图主瓣越窄，增益越高；
前后比：前向功率与后向功率的比值；
前后比越大，表示天线的定向接收性能就越好。

天线的波束宽度

所谓波束宽度就是主瓣两半功率之间的夹角；
半功率角又称3db角度；
1.功率降低一半其电频值降低3db；
2.功率增加一倍其电频值增加3db；
3.功率降低10倍其电频值降低10db；
4.功率增加10倍其电频值增加10db；

驻波比：用VSWR表示驻波比，反映的是发射功率与反射功率之间的关系

15. 移动性管理

概念：实现用户当前位置的跟踪，用于在UE在空闲模式或连接模式下的移动性管理（如切换、跟踪区域更新等），同时还用于网络侧向UE注册跟踪区域内的全部小区寻呼消息的下发。

空闲态移动性管理：小区选择、重选、TAU更新等；
连接态移动性管理：切换、TAU更新；

UE状态：

1.idea、connect、dead状态

idea状态是处于DRX（非连续性接收）的状态，主要起省电功能
dead: UE未注册；TA跟踪区

1.LTE/SAE系统为UE的位置管理新设立的概念
2.对于LTE的接入网和核心网保持相同的位置区域的概念
3.当UE处于空闲状态时，核心网能够知道UE所在的跟踪区
4.当处于空闲状态的UE需要被寻呼时，必须在UE所注册的跟踪区的所有小区进行寻呼
5.在LTE系统中应尽量减少因位置改变而引起的位置更新信令。

TAL：多注册TA，即多个TA组成一个TA列表

1.TAL同时分配给一个UE，UE在该TA列表内移动时不需要执行TA更新。
2.当UE进入不在其所注册的TA列表中的新TA区域时，需要执行TA更新，MME给UE重新分配一组TA。
3.每个小区只属于一个TA

16. 小区的选择与重选

小区重选
1.开机驻留到合适小区即开始小区重选
2.处于RRC_IDLE状态下UE移动

小区选择的S原则
    1.Srxlev > 0
小区重选：重选的R原则
    1.Rs = Qmean+Qhyst
    2.Rn = Qmean-Qoffset
    3.UE驻留在当前服务小区超过1S

切换的几个事件

A1事件：服务小区比绝对门限好，不启动切换
A2事件：服务小区比绝对门限差，启动切换
A3事件：邻小区比（服务小区+偏移量）好。用于切换
A4事件：邻小区比绝对门限好。
A5事件：服务小区比绝对门限1差，邻小区比绝对门限2好。
